    KunTai R722同一槽位PCIE BUS号不一致

    一、现网描述

    1.1 环境描述

    设备型号：KunTai R722

    主板型号：S920S00

    BMC芯片：1711版


    二、故障描述

    2.1故障现象

    同一槽位PCIE BUS号为何不一致




    三、问题分析

    3.1排查思路

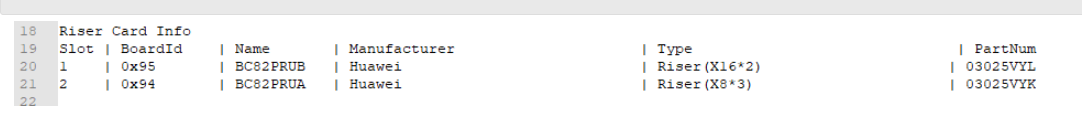

    1. 查看riser卡信息，两台机器配置的riser卡型号不一致，其中一台riser2为BC82PRUB,另外一台riser2为BC82PRUA

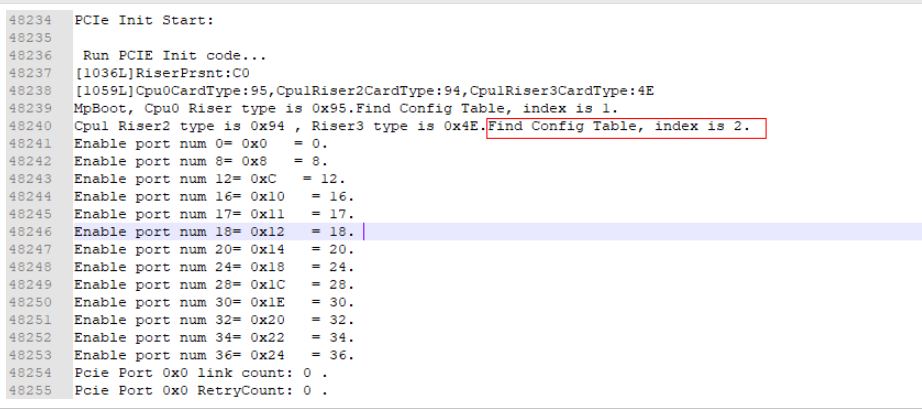

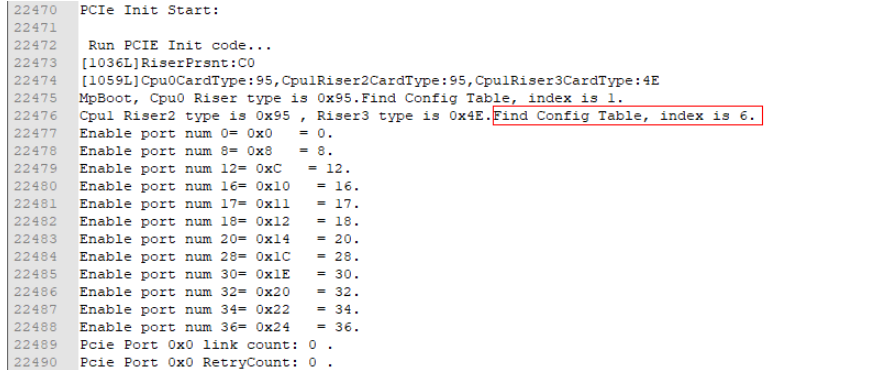

    2. 分析ibmc串口日志，riser卡不一致，导致当前两台机器使用的PCIE配置表不一样

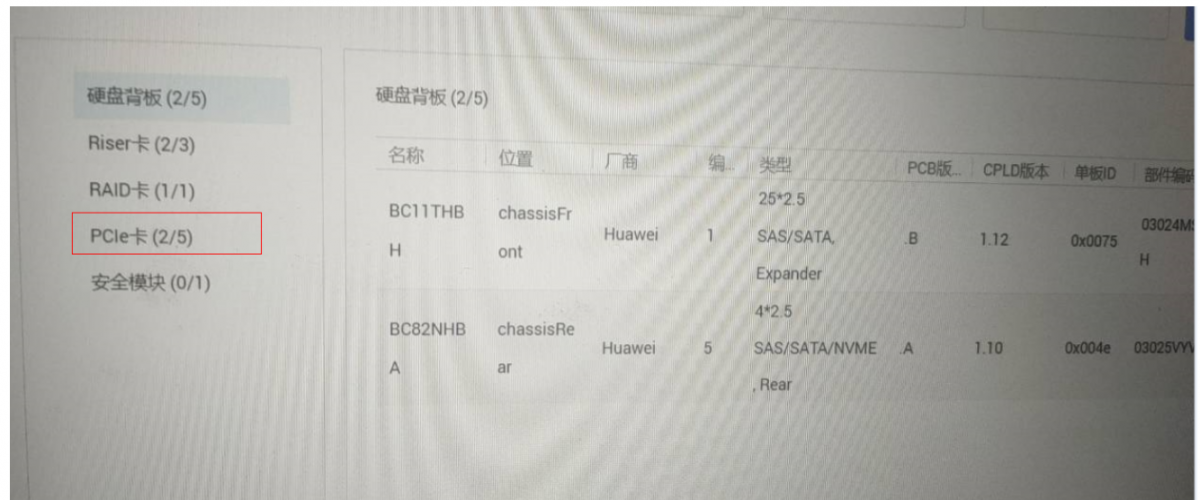

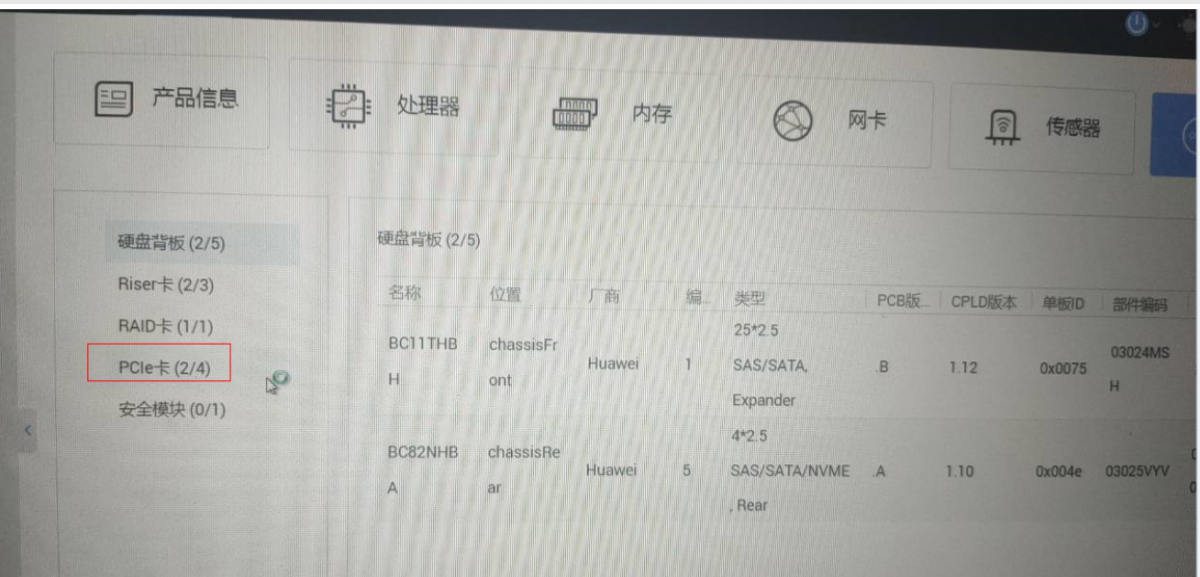

    3. 同时riser卡不一样，IBMC web显示总的PCIE数量也会不一致



    3.2原因分析

    riser卡型号不一致导致bus号不一致


    四、问题解决

    4.1解决办法

    使用相同型号的riser模组
